Isolatoren

DC 1,5 kV

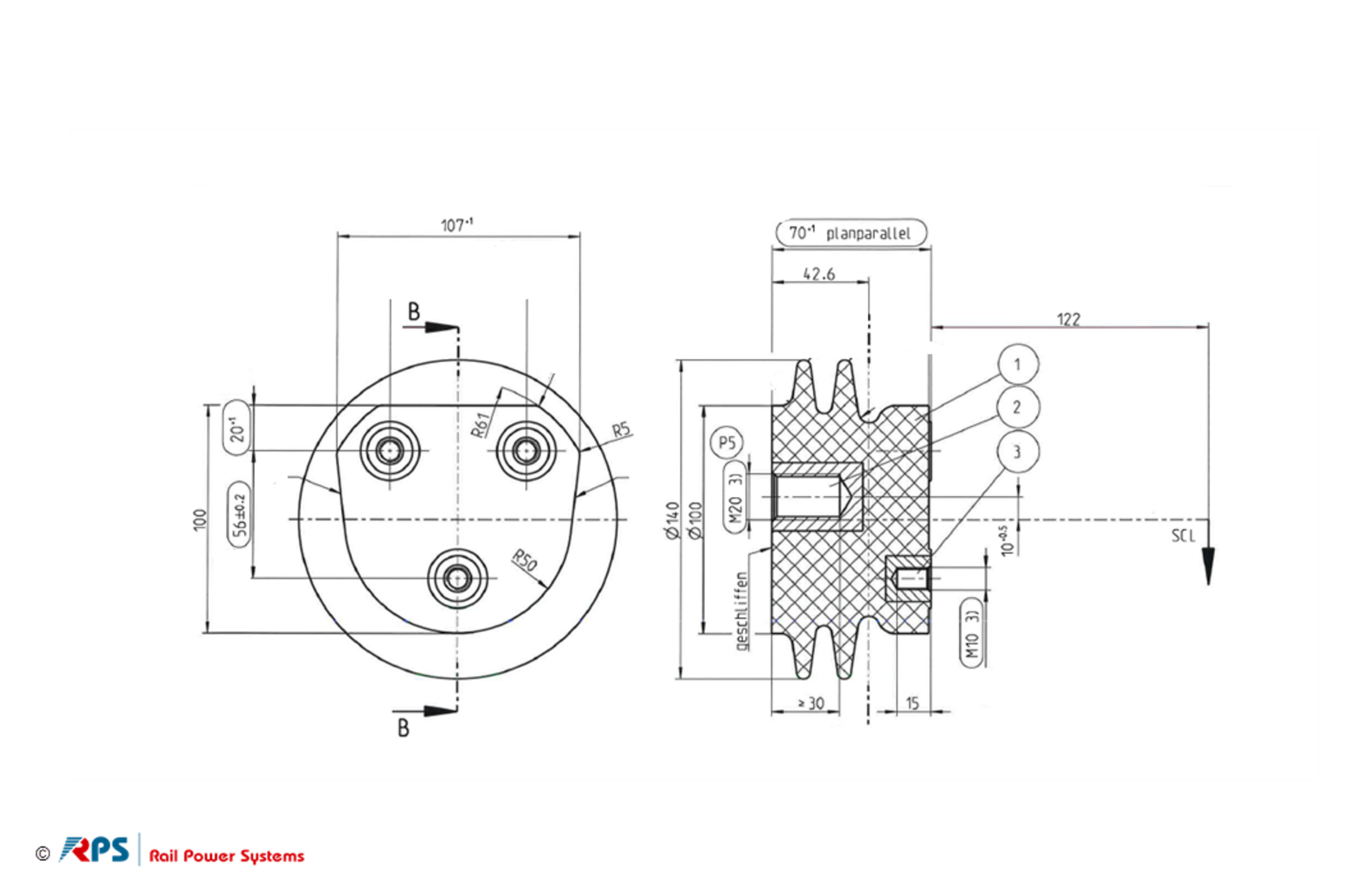

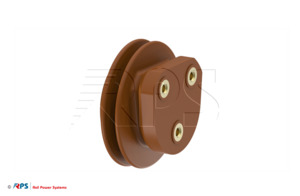

Variante: Isolator 1,5 kV Gewinde M20/3xM10 2 Schirme

Produkt	Isolator 1,5 kV Gewinde M20/3xM10 2 Schirme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF009183

Mechanische Werte

	Wert
Bezeichnung	Isolator 1,5 kV Gewinde M20/3xM10 2 Schirme
Masse	1,4 kg
Werkstoff	Epoxidharz
Festgelegte Mindestbiegebelastung (SCL)	16,6 kN
Material-ID	3EGF009183

Elektrische Werte

	Wert
Bezeichnung	Isolator 1,5 kV Gewinde M20/3xM10 2 Schirme
Nennspannung	1,5 kV
Kriechstrecke	144 mm
Bemessungs-Stehstoßspannung	15 kV
Stehwechselspannung, beregnet	6 kV
Schlagweite	70 mm

DC 3kV

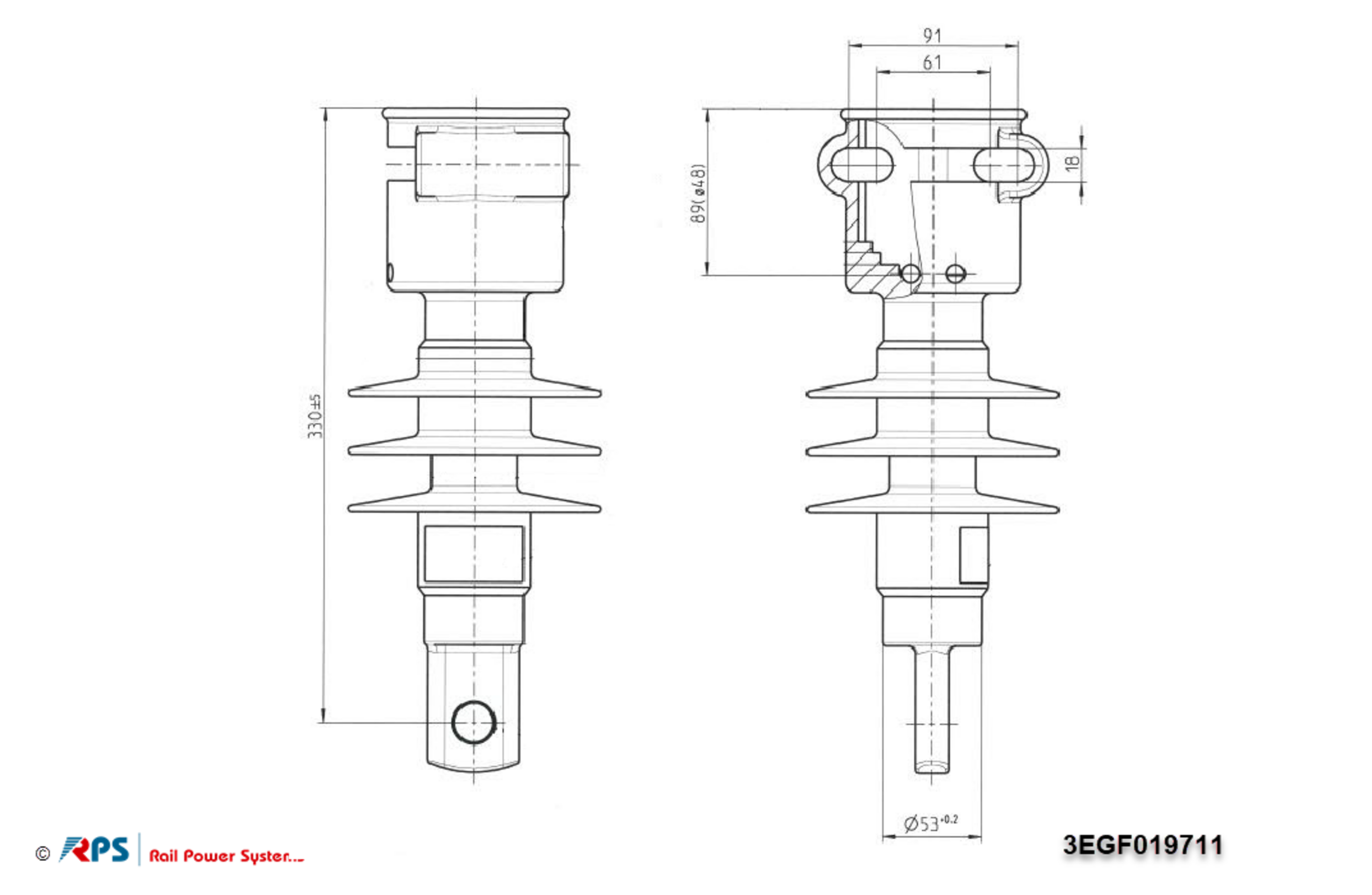

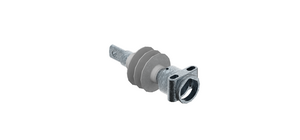

Variante: Isolator 3 kV Lasche/Rohrkappe D42-70 3 Schirme

Produkt	Isolator 3 kV Lasche/Rohrkappe D42-70 3 Schirme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF019711

Passende Bügelschrauben:
- D42: 3EGF008725
- D55: 3EGF001152
- D70: 3EGF008520

Mechanische Werte

	Wert
Bezeichnung	Isolator 3 kV Lasche/Rohrkappe D42-70 3 Schirme
Werkstoff	Verbundwerkstoff
Masse	4,92 kg
Festgelegte Mindestbiegebelastung (SCL)	8 kN
Maximale Auslegungsbiegebelastung (MDCL)	4 kN
Festgelegte Zugbelastung (STL)	50 kN
Material-ID	3EGF019711

Elektrische Werte

	Wert
Bezeichnung	Isolator 3 kV Lasche/Rohrkappe D42-70 3 Schirme
Nennspannung	3 kV
Kriechstrecke	345 mm
Bemessungs-Stehstoßspannung	95 kV
Stehwechselspannung, beregnet	40 kV
Schlagweite	170 mm

Verbundisolatoren

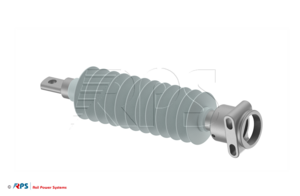

Variante: Isolator 15 kV Lasche/Rohrkappe D42-70 10 Schirme

Produkt	Isolator 15 kV Lasche/Rohrkappe D42-70 10 Schirme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF018716

Passende Bügelschrauben:
- D42: 3EGF008725
- D55: 3EGF001152
- D70: 3EGF008520

Mechanische Werte

	Wert
Bezeichnung	Isolator 15 kV Lasche/Rohrkappe D42-70 10 Schirme
Werkstoff	Verbundwerkstoff
Masse	5,9 kg
Festgelegte Mindestbiegebelastung (SCL)	8 kN
Maximale Auslegungsbiegebelastung (MDCL)	4 kN
Material-ID	3EGF018716

Elektrische Werte

	Wert
Bezeichnung	Isolator 15 kV Lasche/Rohrkappe D42-70 10 Schirme
Nennspannung	15 kV
Kriechstrecke	1205 mm
Bemessungs-Stehstoßspannung	250 kV
Stehwechselspannung, beregnet	90 kV
Schlagweite	410 mm

Keramikisolatoren

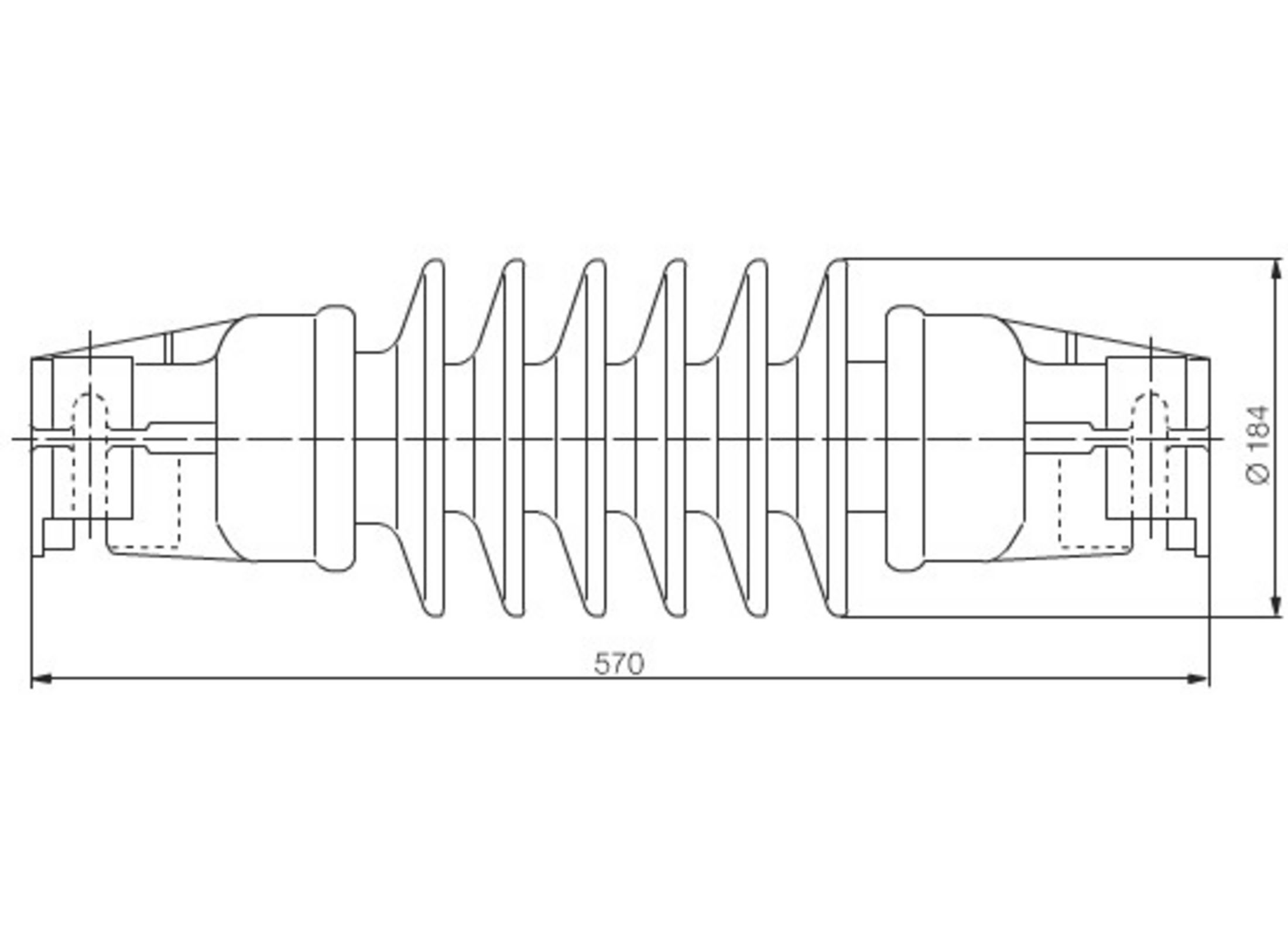

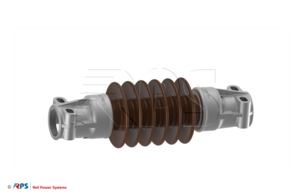

Variante: Isolator 15 kV Rohrkappen D42-70 6 Schirme

Produkt	Isolator 15 kV Rohrkappen D42-70 6 Schirme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010604

Passende Bügelschrauben:
- D42: 3EGF008725
- D55: 3EGF001152
- D70: 3EGF008520

Mechanische Werte

	Wert
Bezeichnung	Isolator 15 kV Rohrkappen D42-70 6 Schirme
Ebs	Ebs 13.02.22
Werkstoff	Keramik
Masse	18 kg
Maximale Auslegungsbiegebelastung (MDCL)	1,9 kN
Material-ID	3EGF010604

Elektrische Werte

	Wert
Bezeichnung	Isolator 15 kV Rohrkappen D42-70 6 Schirme
Nennspannung	15 kV
Kriechstrecke	789 mm
Stehwechselspannung, beregnet	65 kV

Verbundisolatoren

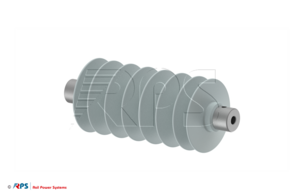

Variante: Isolator 25 kV Gewinde M16 8 Schirme

Produkt	Isolator 25 kV Gewinde M16 8 Schirme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF018631

Mechanische Werte

	Wert
Bezeichnung	Isolator 25 kV Gewinde M16 8 Schirme
Werkstoff	Verbundwerkstoff
Masse	2,1 kg
Festgelegte mechanische Last (SML)	25 kN
Maximale mechanische Auslegungslast (MDTL)	10 kN
Festgelegte Mindestbiegebelastung (SCL)	6 kN
Maximale Auslegungsbiegebelastung (MDCL)	2,4 kN
Material-ID	3EGF018631

Elektrische Werte

	Wert
Bezeichnung	Isolator 25 kV Gewinde M16 8 Schirme
Nennspannung	25 kV
Kriechstrecke	944 mm
Bemessungs-Stehstoßspannung	220 kV
Stehwechselspannung, beregnet	70 kV
Schlagweite	338 mm
