Verbundisolatoren

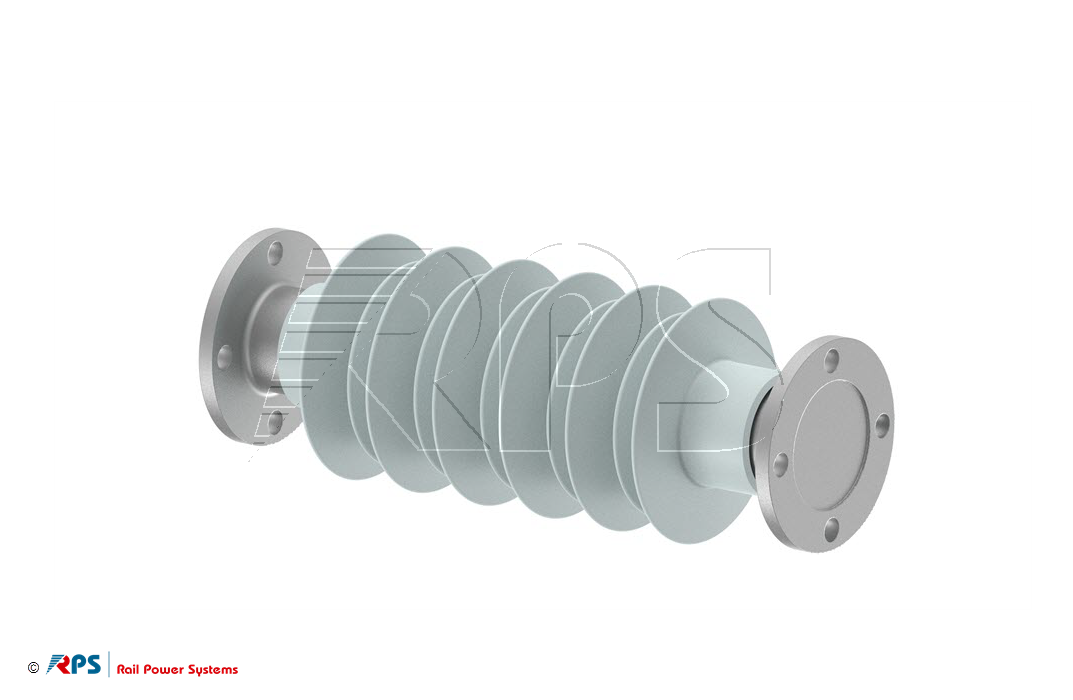

Isolator 25 kV Flansch 11 Schirme
3EGF018630

Pos.	Material ID	Bezeichnung	Ebs	Werkstoff	Masse	Festgelegte mechanische Last (SML)	Maximale mechanische Auslegungslast (MDTL)	Festgelegte Mindestbiegebelastung (SCL)	Maximale Auslegungsbiegebelastung (MDCL)	Festgelegte Zugbelastung (STL)
0	3EGF018631	Isolator 25 kV Gewinde M16 8 Schirme		Verbundwerkstoff	2,1 kg	25 kN	10 kN	6 kN	2,4 kN		PDF	Anfrage
1	3EGF020653	Isolator 25 kV Gewinde M16 8 Schirme		Verbundwerkstoff	4,3 kg			5,5 kN	2,2 kN	100 kN	PDF	Anfrage
2	3EGF018630	Isolator 25 kV Flansch 11 Schirme		Verbundwerkstoff	9,8 kg			20 kN	8 kN	100 kN	PDF	Anfrage
3	3EGF020661	Isolator 25 kV Flansch 19 Schirme		Verbundwerkstoff	12 kg			16 kN	6,4 kN	100 kN	PDF	Anfrage
4	3EGF019573	Isolator 25 kV Lasche/Rohrkappe D42-70 12 Schirme		Verbundwerkstoff	6,3 kg			8 kN	4 kN		PDF	Anfrage
5	3EGF020075	Isolator 25 kV Rohrkappen D42-70 9 Schirme		Verbundwerkstoff	8,1 kg			8 kN	4 kN		PDF	Anfrage
6	3EGF019853	Isolator 25 kV Lasche/Lasche 7 Schirme		Verbundwerkstoff	3,6 kg	140 kN		8 kN	4 kN		PDF	Anfrage
7	3EGF018326	Isolator 25 kV Lasche/Lasche 9 Schirme	Ebs 13.07.14-7	Verbundwerkstoff	4,8 kg	140 kN		6 kN	1,5 kN		PDF	Anfrage

Pos.	Material ID	Bezeichnung	Nennspannung	Kriechstrecke	Bemessungs-Stehstoßspannung	Stehwechselspannung, beregnet	Schlagweite
0	3EGF018631	Isolator 25 kV Gewinde M16 8 Schirme	25 kV	944 mm	220 kV	70 kV	338 mm	PDF	Anfrage
1	3EGF020653	Isolator 25 kV Gewinde M16 8 Schirme	25 kV	1240 mm	250 kV	95 kV	625 mm	PDF	Anfrage
2	3EGF018630	Isolator 25 kV Flansch 11 Schirme	25 kV	1390 mm	250 kV	125 kV	455 mm	PDF	Anfrage
3	3EGF020661	Isolator 25 kV Flansch 19 Schirme	25 kV	2200 mm	250 kV	95 kV	650 mm	PDF	Anfrage
4	3EGF019573	Isolator 25 kV Lasche/Rohrkappe D42-70 12 Schirme	25 kV	1390 mm	200 kV	95 kV	450 mm	PDF	Anfrage
5	3EGF020075	Isolator 25 kV Rohrkappen D42-70 9 Schirme	25 kV	1047 mm	200 kV	95 kV	359 mm	PDF	Anfrage
6	3EGF019853	Isolator 25 kV Lasche/Lasche 7 Schirme	25 kV	1045 mm	200 kV	95 kV	360 mm	PDF	Anfrage
7	3EGF018326	Isolator 25 kV Lasche/Lasche 9 Schirme	25 kV	1400 mm	325 kV	140 kV	685 mm	PDF	Anfrage
