Verbundisolatoren

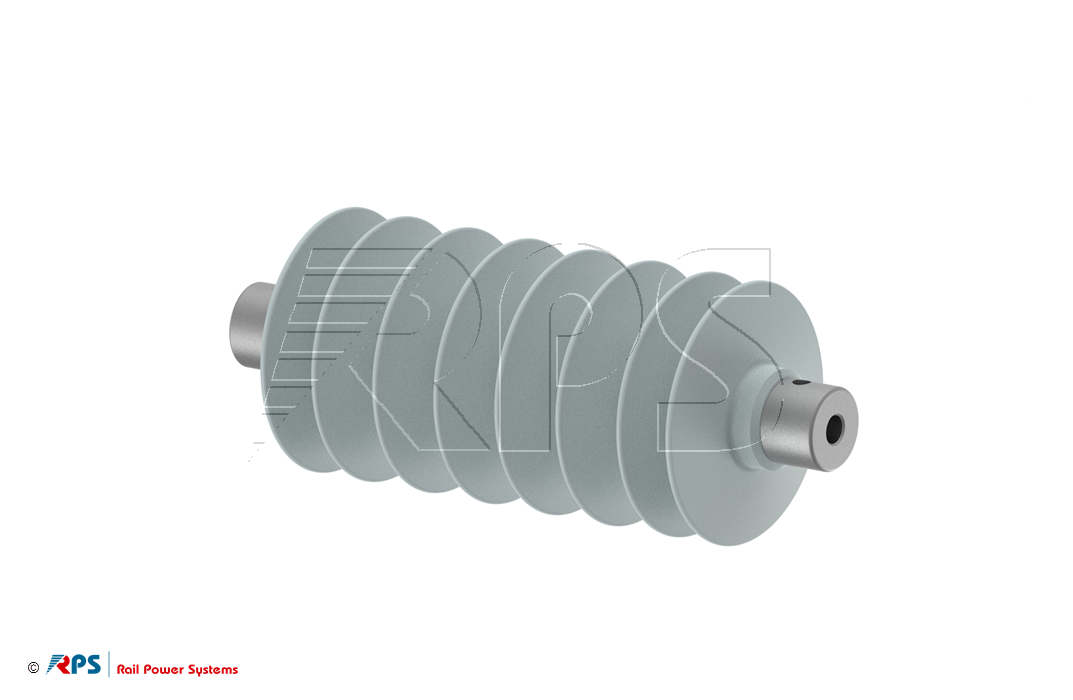

Isolator 25 kV Gewinde M16 8 Schirme
3EGF018631

Pos.	Material ID	Bezeichnung	Ebs	Werkstoff	Masse	Festgelegte mechanische Last (SML)	Maximale mechanische Auslegungslast (MDTL)	Festgelegte Mindestbiegebelastung (SCL)	Maximale Auslegungsbiegebelastung (MDCL)	Festgelegte Zugbelastung (STL)
0	3EGF018631	Isolator 25 kV Gewinde M16 8 Schirme		Verbundwerkstoff	2,1 kg	25 kN	10 kN	6 kN	2,4 kN		PDF	Anfrage
1	3EGF020653	Isolator 25 kV Gewinde M16 8 Schirme		Verbundwerkstoff	4,3 kg			5,5 kN	2,2 kN	100 kN	PDF	Anfrage
2	3EGF018630	Isolator 25 kV Flansch 11 Schirme		Verbundwerkstoff	9,8 kg			20 kN	8 kN	100 kN	PDF	Anfrage
3	3EGF020661	Isolator 25 kV Flansch 19 Schirme		Verbundwerkstoff	12 kg			16 kN	6,4 kN	100 kN	PDF	Anfrage
4	3EGF019573	Isolator 25 kV Lasche/Rohrkappe D42-70 12 Schirme		Verbundwerkstoff	6,3 kg			8 kN	4 kN		PDF	Anfrage
5	3EGF020075	Isolator 25 kV Rohrkappen D42-70 9 Schirme		Verbundwerkstoff	8,1 kg			8 kN	4 kN		PDF	Anfrage
6	3EGF019853	Isolator 25 kV Lasche/Lasche 7 Schirme		Verbundwerkstoff	3,6 kg	140 kN		8 kN	4 kN		PDF	Anfrage
7	3EGF018326	Isolator 25 kV Lasche/Lasche 9 Schirme	Ebs 13.07.14-7	Verbundwerkstoff	4,8 kg	140 kN		6 kN	1,5 kN		PDF	Anfrage

Pos.	Material ID	Bezeichnung	Nennspannung	Kriechstrecke	Bemessungs-Stehstoßspannung	Stehwechselspannung, beregnet	Schlagweite
0	3EGF018631	Isolator 25 kV Gewinde M16 8 Schirme	25 kV	944 mm	220 kV	70 kV	338 mm	PDF	Anfrage
1	3EGF020653	Isolator 25 kV Gewinde M16 8 Schirme	25 kV	1240 mm	250 kV	95 kV	625 mm	PDF	Anfrage
2	3EGF018630	Isolator 25 kV Flansch 11 Schirme	25 kV	1390 mm	250 kV	125 kV	455 mm	PDF	Anfrage
3	3EGF020661	Isolator 25 kV Flansch 19 Schirme	25 kV	2200 mm	250 kV	95 kV	650 mm	PDF	Anfrage
4	3EGF019573	Isolator 25 kV Lasche/Rohrkappe D42-70 12 Schirme	25 kV	1390 mm	200 kV	95 kV	450 mm	PDF	Anfrage
5	3EGF020075	Isolator 25 kV Rohrkappen D42-70 9 Schirme	25 kV	1047 mm	200 kV	95 kV	359 mm	PDF	Anfrage
6	3EGF019853	Isolator 25 kV Lasche/Lasche 7 Schirme	25 kV	1045 mm	200 kV	95 kV	360 mm	PDF	Anfrage
7	3EGF018326	Isolator 25 kV Lasche/Lasche 9 Schirme	25 kV	1400 mm	325 kV	140 kV	685 mm	PDF	Anfrage
