Passende Bügelschrauben:
- D42: 3EGF008725
- D55: 3EGF001152
- D70: 3EGF008520
| Material ID | Bezeichnung | Ebs | Werkstoff | Masse | Maximale Auslegungsbiegebelastung (MDCL) | Maximale mechanische Auslegungslast (MDTL) | Festgelegte Mindestbiegebelastung (SCL) | ||
|---|---|---|---|---|---|---|---|---|---|

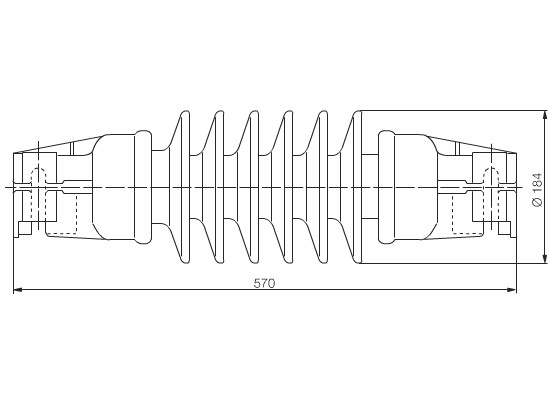

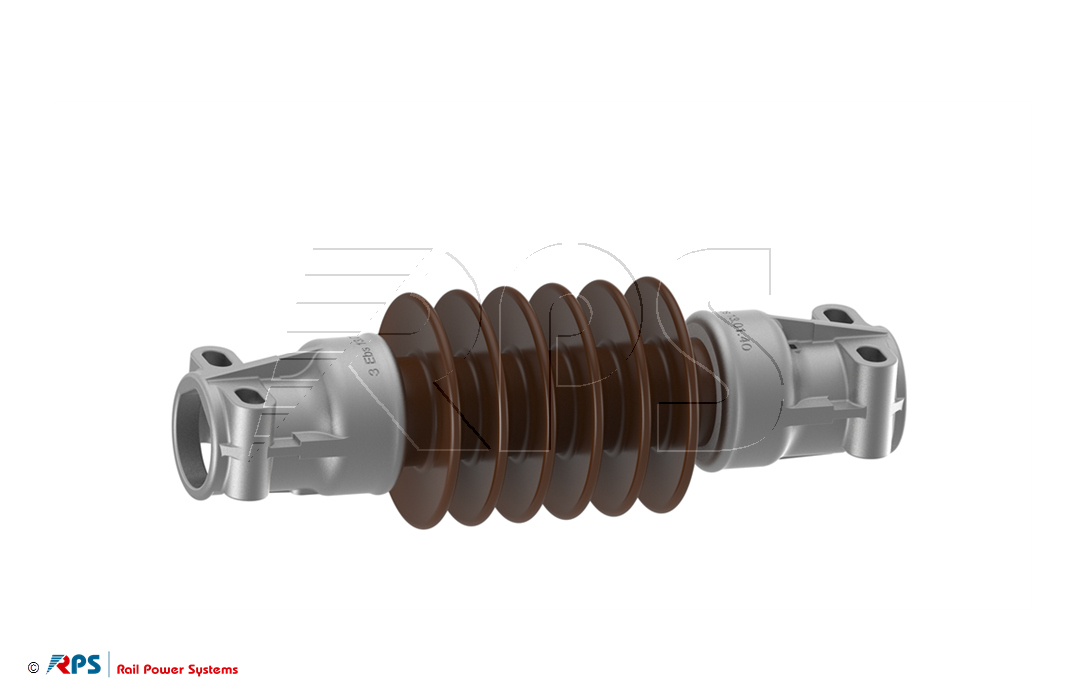

| 3EGF010604 | Isolator 15 kV Rohrkappen D42-70 6 Schirme | Ebs 13.02.22 | Keramik | 18 kg | 1,9 kN | Anfrage | |||
| 3EGF002367 | Isolator 15 kV STR-Kappen 7 Schirme | Ebs 13.01.10 | Keramik | 10,36 kg | 20 kN | Anfrage | |||
| 3EGF002368 | Isolator 15 kV STR-Kappen 9 Schirme | Ebs 13.01.12 | Keramik | 12,2 kg | 20 kN | Anfrage | |||
| 3EGF010607 | Stütz-Isolator 15 kV M20 8 Schirme | Ebs 13.02.01 | Keramik | 10,3 kg | 4 kN | 10 kN | Anfrage | ||
| 3EGF008293 | Isolator 15 kV Rohrkappen D42-70 4 Schirme | Ebs 13.01.41 | Keramik | 14,2 kg | 2,2 kN | Anfrage | |||
| 3EGF002383 | Isolator 15 kV Rohrkappen D42-70 6 Schirme | Ebs 13.01.42 | Keramik | 15,4 kg | 1,9 kN | Anfrage |
| Material ID | Bezeichnung | Nennspannung | Kriechstrecke | Bemessungs-Stehstoßspannung | Stehwechselspannung, beregnet | ||
|---|---|---|---|---|---|---|---|
| 3EGF010604 | Isolator 15 kV Rohrkappen D42-70 6 Schirme | 15 kV | 789 mm | 65 kV | Anfrage | ||
| 3EGF002367 | Isolator 15 kV STR-Kappen 7 Schirme | 15 kV | 420 mm | Anfrage | |||
| 3EGF002368 | Isolator 15 kV STR-Kappen 9 Schirme | 15 kV | 540 mm | Anfrage | |||
| 3EGF010607 | Stütz-Isolator 15 kV M20 8 Schirme | 15 kV | 760 mm | 140 kV | 65 kV | Anfrage | |
| 3EGF008293 | Isolator 15 kV Rohrkappen D42-70 4 Schirme | 15 kV | 420 mm | 65 kV | Anfrage | ||
| 3EGF002383 | Isolator 15 kV Rohrkappen D42-70 6 Schirme | 15 kV | 560 mm | 85 kV | Anfrage |
