Streckentrenner AC bis 15 kV

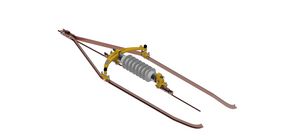

Streckentrenner 15 kV mit Kunsstoffisolatoren

Produkt	Streckentrenner 15 kV mit Kunsstoffisolatoren
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF020747

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunsstoffisolatoren
Werkstoff	Kunststoffisolator
Masse	26,5 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	160 km/h
Länge	2012 mm
Anzahl Fahrdrähte	1
Material-ID	3EGF020747

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunsstoffisolatoren
Nennspannung	15 kV
Bemessung-Stoßspannung	140 kV
Stehwechselspannung, beregnet	70 kV
Kriechstrecke	842 mm

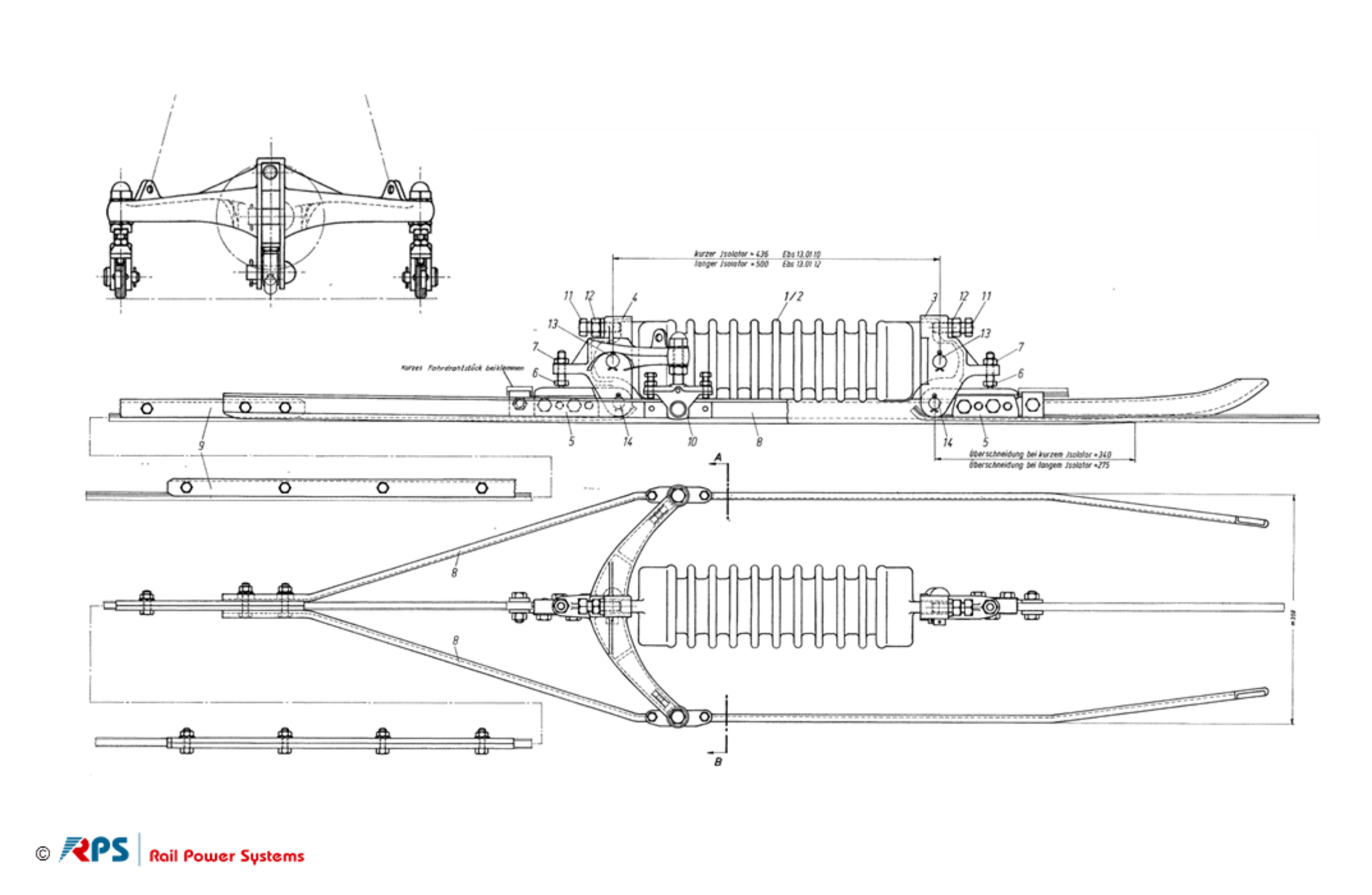

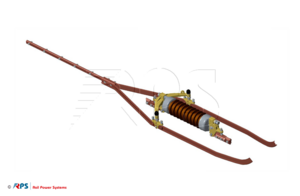

Streckentrenner 15 kV mit Keramikisolator

Produkt	Streckentrenner 15 kV mit Keramikisolator
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF007890

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Keramikisolator
Werkstoff	Keramikisolator
Masse	28,5 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	120 km/h
Länge	1600 mm
Anzahl Fahrdrähte	1
Material-ID	3EGF007890

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Keramikisolator
Nennspannung	15 kV
Bemessung-Stoßspannung	93 kV
Stehwechselspannung, beregnet	47 kV
Kriechstrecke	555 mm

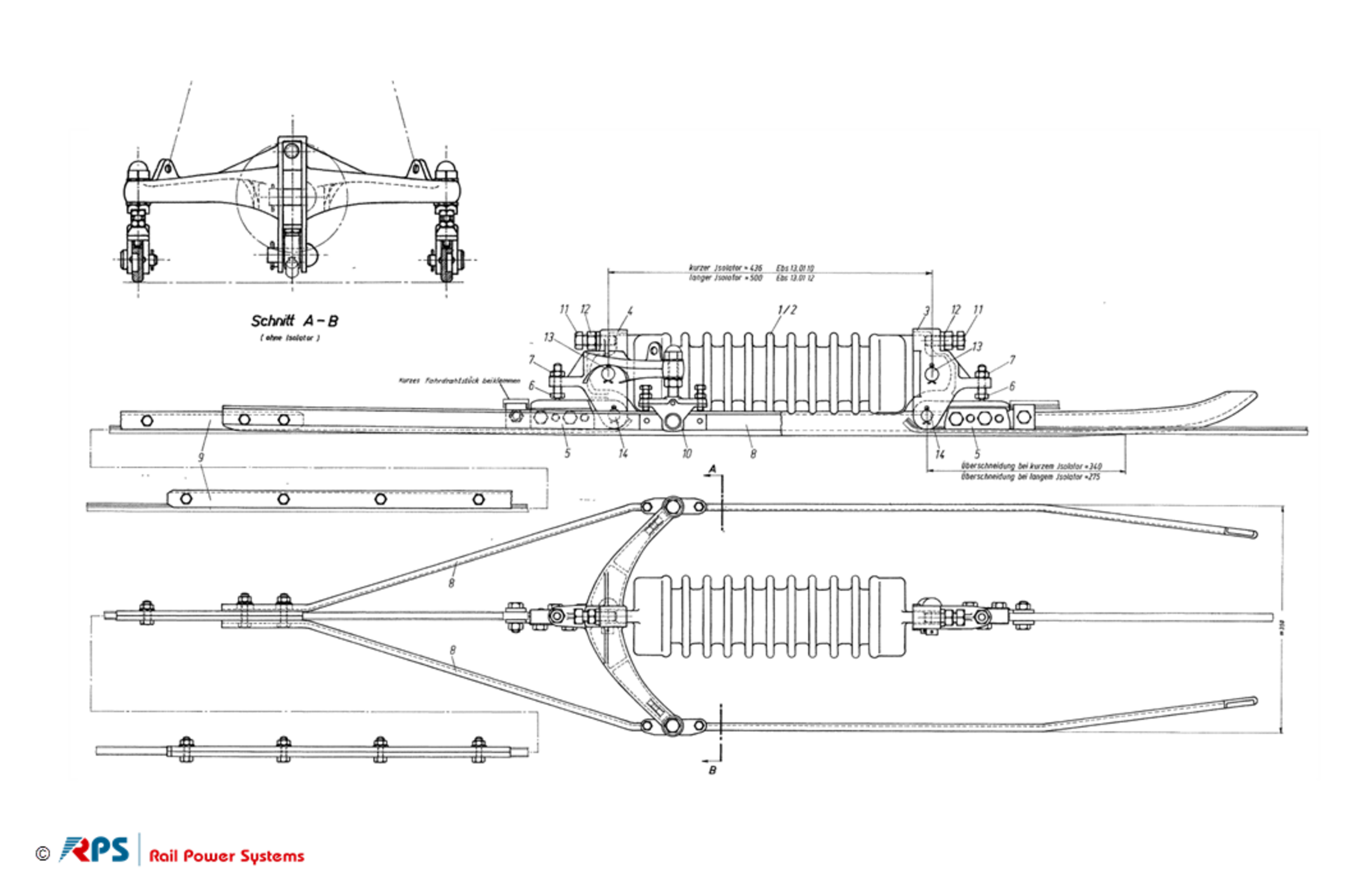

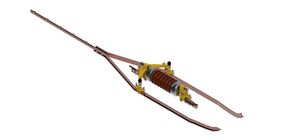

Streckentrenner 15 kV mit Keramikisolator kurz

Produkt	Streckentrenner 15 kV mit Keramikisolator kurz
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001831

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Keramikisolator kurz
Werkstoff	Keramikisolator
Masse	26,4 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	160 km/h
Länge	1600 mm
Anzahl Fahrdrähte	1
Material-ID	3EGF001831

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Keramikisolator kurz
Nennspannung	15 kV
Bemessung-Stoßspannung	93 kV
Stehwechselspannung, beregnet	47 kV

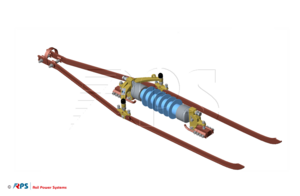

Streckentrenner 15 kV mit Kunststoffisoslatoren 2FD

Produkt	Streckentrenner 15 kV mit Kunststoffisoslatoren 2FD
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010628

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunststoffisoslatoren 2FD
Werkstoff	Kunststoffisolator
Masse	29,1 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	160 km/h
Länge	1600 mm
Anzahl Fahrdrähte	2
Material-ID	3EGF010628

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunststoffisoslatoren 2FD
Nennspannung	15 kV
Bemessung-Stoßspannung	93 kV
Stehwechselspannung, beregnet	47 kV
Kriechstrecke	555 mm

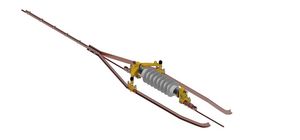

Streckentrenner 15 kV mit Kunststoffisoslatoren

Produkt	Streckentrenner 15 kV mit Kunststoffisoslatoren
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001880

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunststoffisoslatoren
Werkstoff	Kunststoffisolator
Masse	26,5 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	160 km/h
Länge	1600 mm
Anzahl Fahrdrähte	1
Material-ID	3EGF001880

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunststoffisoslatoren
Nennspannung	15 kV
Bemessung-Stoßspannung	93 kV
Stehwechselspannung, beregnet	47 kV
Kriechstrecke	615 mm
